핵심 요약
- 용량 선정은 순환수량, 입·출구 수온, 설계 습구온도를 함께 검토하는 작업입니다.
- 냉각톤만으로 선정하지 말고 현장 부하와 계통 조건을 확인해야 합니다.
- 증설이나 교체 전에는 기존 설비의 실측 운전 데이터를 먼저 정리하는 것이 안전합니다.
1. 용량 선정에 필요한 기본 입력값
냉각탑 용량은 일반적으로 순환수량, 냉각탑 입구·출구 수온, 설계 습구온도, 설치 지역의 기상 조건을 기준으로 검토합니다. 기존 설비를 교체할 때는 명판 용량보다 실제 운전 유량과 부하 기록이 더 유용할 수 있습니다.
- 순환수량과 펌프 운전 대수
- 입구·출구 수온 및 목표 출구 수온
- 설계 습구온도와 계절별 운전 조건
- 설치 공간, 소음, 전원, 배관 연결 조건
2. 설계 조건을 검토하는 방법
같은 순환수량이라도 습구온도가 높아지거나 목표 출구 수온이 낮아지면 필요한 열교환 성능이 달라집니다. 여유율은 무조건 크게 잡기보다 향후 부하 증가, 병렬 운전, 정비 시 우회 운전 가능성을 기준으로 기술 검토해야 합니다.

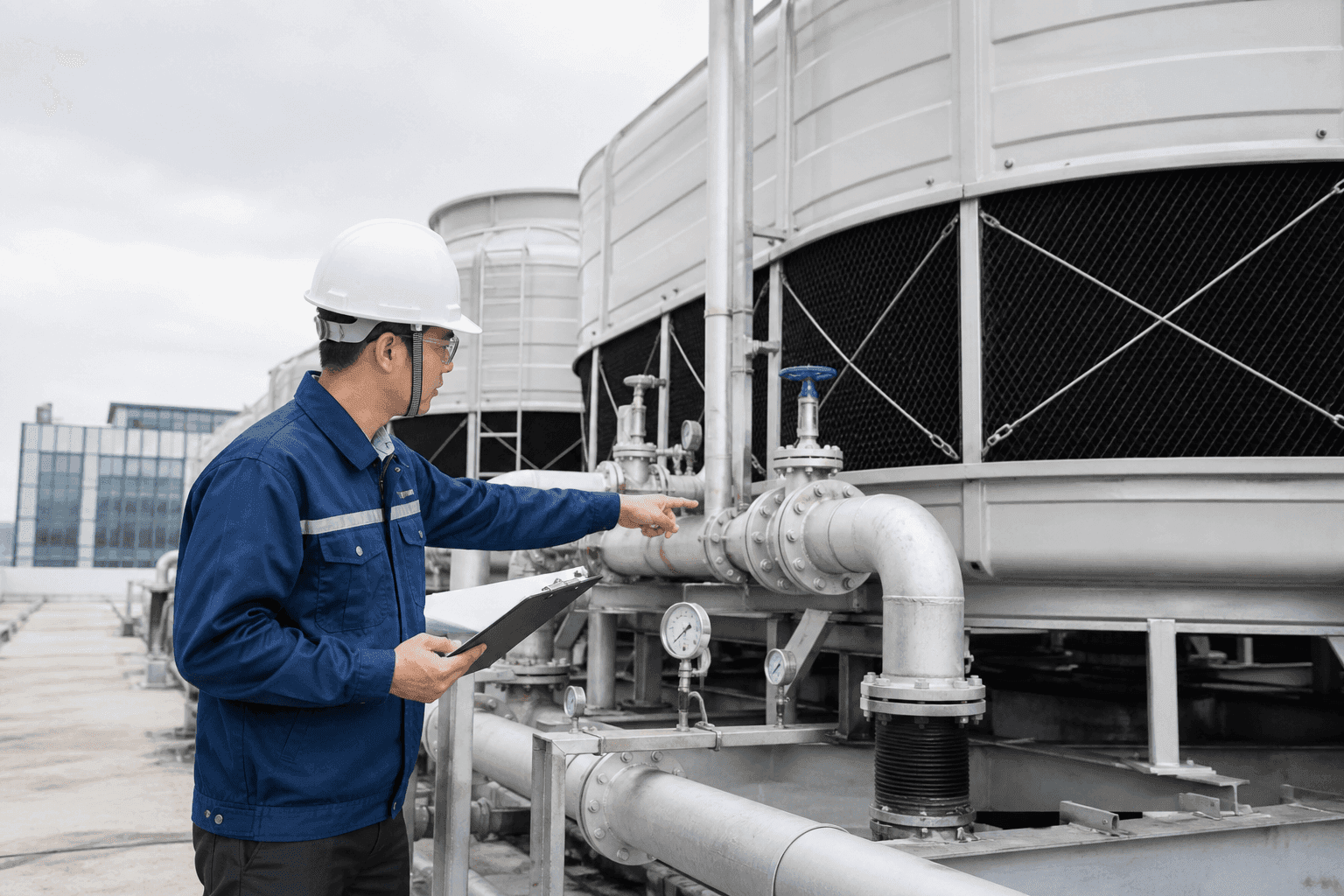

현장 확인
선정표의 조건과 현장 계측 조건이 다르면 성능 비교가 왜곡될 수 있습니다. 수온·유량·습구온도의 측정 시점과 위치를 기록하세요.
3. 선정 후 인수 단계에서 확인할 점
설치 후에는 설계 조건에서 바로 정격 성능을 단정하지 말고, 실제 외기와 부하를 기록한 뒤 성능곡선과 비교합니다. 배관 공기 체류, 바이패스, 불균일한 살수는 장비 용량과 별개로 성능에 영향을 줄 수 있습니다.
- 성능곡선과 제출 도면의 조건 일치 여부
- 배관·밸브·바이패스 계통의 실제 흐름
- 팬 회전 방향과 전류, 소음, 진동
- 시운전 데이터와 인수 기준의 기록
4. 자주 묻는 질문
냉각탑 용량은 어떤 값으로 선정하나요?
순환수량, 입·출구 수온, 설계 습구온도, 설치 조건을 기본으로 검토합니다.
기존 냉각탑 명판 용량만으로 교체해도 되나요?
권장하지 않습니다. 실제 유량과 부하, 계통 조건을 확인해 선정 조건을 다시 검토해야 합니다.
5. 참고자료와 적용 범위
- 제작사 선정표와 성능곡선
- 현장 설계도서 및 펌프 계통도
- ASHRAE Handbook의 냉각탑 선정 관련 장
이 자료는 해당 설비와 공종의 일반적인 점검·시공·관리 원칙을 설명하기 위한 것입니다. 실제 선정, 성능 판정과 안전조치는 설비 사양 및 현장 조건을 확인한 기술 검토가 우선합니다.
